PCE DUO RX光头更换图解

[复制链接]
发表于 2013-3-20 01:18:57 | 显示全部楼层 |阅读模式
PCE DUO RX最近由于光头老化的原因不读盘了,于是在淘宝上购买了光头,整个更换过程比较简单,全部工具只需要一把带PH1十字头的螺丝刀,具备初步的动手能力就能搞定。之前搜到的比较详细的光头更换教程是针对DUO的,而且是个外站。下面用图文的方式记录了更换过程,希望能方便到国内的RX的玩家。" t4 Y& z! s* S

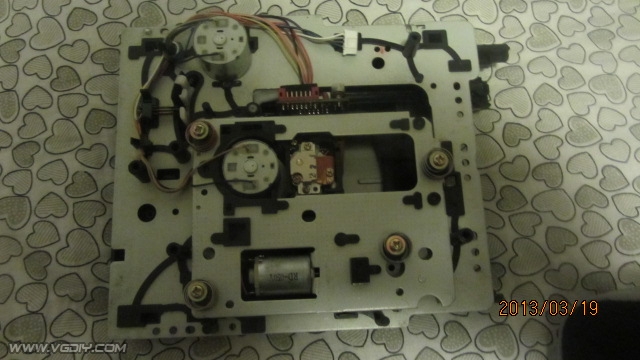

- D! G, v+ X. N# @3 u! r# T* cStep1: 首先当然是备件光头的购买,PCE DUO系列都采用的是日立的HOP-M3光头,在淘宝上搜HOP-M3就会出来一堆。需要注意的是日立还有一款用在立式光驱上的HOP-M3A光头,不要错买成M3A。因为2手拆机光头这一块水也很深,从几十到几百的都有,我选择了一款价格比较贵的带总成的HOP-M3(图1、2),懂行的朋友在几十的里面可能也能挑到好货。) e0 n4 J3 C/ G1 ~7 S+ w& ~" n

0 `6 H/ s) i- ?7 w" {$ d) d. c0 e图1
3 E5 h- g( i1 f& ]0 ?- f% V8 [2 N7 f7 y$ q. ?9 u5 c# i
图21 q2 U7 E$ g+ y; }

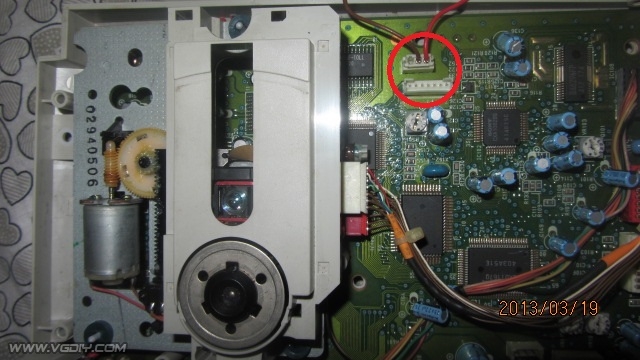

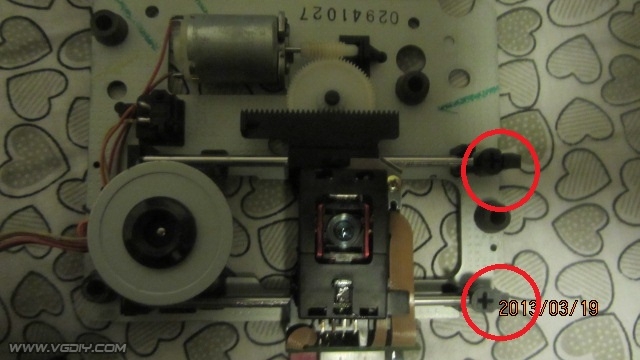

; D+ c( A1 ~3 L! y; S; Q9 O4 nStep2: 因为我买的是总成,所以需要把光头拆下来,单买光头的朋友可直接跳到Step3。用螺丝刀将图3中红圈内的两个卡扣逆时针旋转180度,然后将两条光头金属导轨从卡扣端轻轻抬起,将光头滑出即可(图4)。
: Y6 p6 Y! N# l& W3 A3 a# W$ M% d& M: o- t( p: q3 g3 n+ R
图3
! y: X  B  i2 c" e
+ P) V/ b- h! I# z. V图4
1 B; d5 D, p5 `, I4 f, @* m* [0 |$ R9 x# P

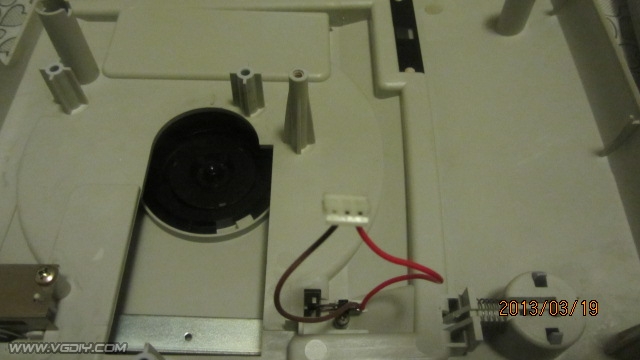

Step3: 开机盖。RX底部(图5)有5颗固定螺丝,用十字螺丝刀拧开后就可以打开顶盖,RX主板照片参见图6。打开顶盖时注意图7所示位置有一条顶盖与主板的连线,千万不要用力过猛把线扯断,均衡用力将排线头从主板上拔出(图8),将顶盖放在一边。6 b: o( h4 v, M" \. ~

$ e4 o, R7 u$ N+ B图5& Y- K+ I. q+ k9 d

7 V6 `  A0 x' h1 _. U7 F图6
% q: H5 Z& ^# F2 D' I
# F2 d+ ~6 ?: X图7. h. z1 p: Z7 M

' D- p$ [2 ~8 e! z% Z图8& }# E' f( O' @! l

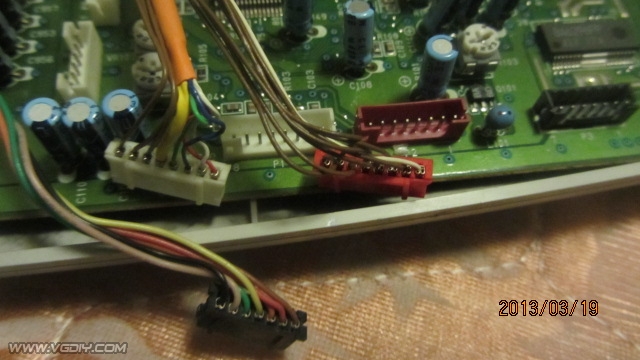

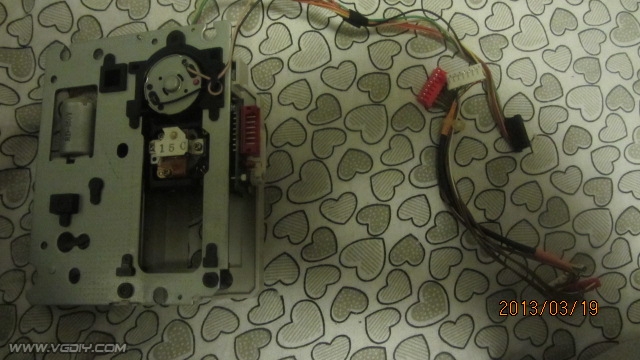

; V6 ^. M6 r$ [' b" f1 ?Step4: 拆光驱。光驱与主板间有三组排线连接,分别是白、红、黑色。将三组排线头从主板上拔出(图9)。光驱本体通过图6中2~4三个橡胶柱卡在主板上,可以先移除橡胶柱4,再打开2和3橡胶柱的卡位后将光驱取下(图10、11)。
) O) G) ?( Q( C% v; B) B7 I1 I+ J: j* T9 j% M+ ]5 W& X2 a) h1 a# s" @! e
图93 `: M8 s; H8 j7 z( b7 r" Z3 o

* u8 b* b7 ^+ L- F8 d. b. H图10; H% {) X+ k( f: f% m! V/ L" i
# O6 R+ S# y+ \/ R- o1 q0 B% u
图11' c7 H; `8 j# V" R4 @( |0 J

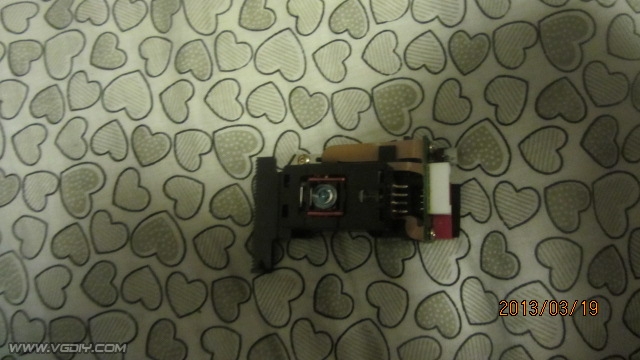

, l+ M( n, H; a. W+ IStep5: 拆光头。首先将连接主板的红、白两组排线从光头侧面取下(图12)。再取掉光头保护盖,保护盖是通过卡脚卡在光驱上,左右轻轻晃动后就容易取下(图13)。取下光头时注意,首先按Step2中的方法打开两个卡扣,再通过转动马达的驱动齿轮(图14标红圈处)将光头推送至导轨接近卡扣处(直至不能再移动),将两条光头金属导轨从卡扣端轻轻抬起,将光头滑出。* w! m: {0 @1 q3 K/ C* ^0 a# c+ w
& w# Y9 v9 U+ G* z: D3 S
图12: U7 K- {/ f3 d/ s
$ _' z0 j, d1 R+ f9 S
图13  N1 L( I" o6 r- J
1 L) L2 `8 k1 q7 U1 ~, j
图14. D+ ^5 N5 m( S! W% m4 a
4 r8 t. y5 _. K$ M- z8 G, M
Step6: 上新光头。将新买光头套上滑轨,推至旧光头取下前在导轨上的最终位置,再通过转动马达的驱动齿轮将新光头回归初始位置(初始位置上传动齿轮卡齿与光头卡齿的位置关系见图15)。顺时针将两个导轨卡扣锁死。) Q; Z4 u4 r) w

6 A! n% D2 f1 ]/ ~8 A9 G! ?图15" b* ?) R! h7 N. R, g

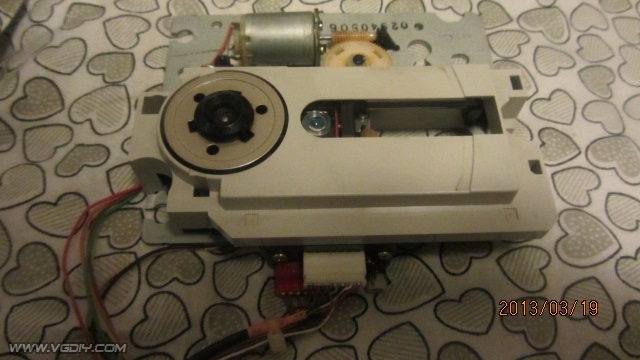

  E6 H! Z- W$ `+ RStep7: 光驱安装。将光头保护盖和红白排线按照Step5初始阶段的状态重新安装好(图16)。再把光驱固定在主板的三个橡胶柱上,然后将红白黑三组排线插回主板上。最后把顶盖排线接回主板(图17)。* l; M2 e8 v$ _' j9 @

5 ^9 \% }- I% k/ n图16. I) ~! w1 \9 y2 ]

7 [! F+ t6 }/ Z! t: i# H图17
9 E0 Q" y7 E8 h: |0 q; g& b9 {+ L. B
& ?- X1 C8 Q4 d4 V% i- p8 a1 }Step8: 装好顶盖,上电。(图18)( @7 F6 C/ u7 l
% Z+ @- n7 O# D; Y1 e
图18
: U0 Q4 Y3 n7 M7 `/ |. h7 n' K4 E& q5 I  v& [
试机,分别是SCD2的秘密花园和ACD+Arcade card的天外魔境格斗,读盘非常顺畅。
5 |: y& c/ Y* Z
( l1 `3 o3 d: G* N; \- n) ]" S: _0 _: Q: A4 |! h1 Y
( j6 H* s. @5 L8 K
图6中标注的连接说明:
3 d0 i- x0 {( Z. ?( W# E1:顶盖—主板连接排线/ ?0 c, e, S! r% n) v% Y
2~4:主板上的光驱固定橡胶柱8 D! l2 }; }# N- O! u; K2 I. X6 l0 d
5:主板黑排线口0 I  I. a5 q7 T- Z; ]+ }7 y1 V
6:主板红排线口0 }/ |. l- N% }2 b+ H# D
7:主板白排线口: v: f( z. O! K% M. {
8:光驱红、白排线接口7 C8 x: X2 Y: X& O$ I# N
9:光头保护盖
