。。。去年修房子到现在，好久没怎么发过帖子了。。。。# \: t( P* R5 l2 c; F; J3 ^8 b
4 l. V X/ X. \& X
土星机区域的改变是基于跳线来确定的，任何一台土星机都可一改跳线: `3 r8 P9 V$ i1 U$ |0 K
' e, E- `9 M* K, c这比PS来说要厚道一点，PS的区域是BIOS里面程序控制的。7 \& `8 ~1 _* S7 C, g
% i) d9 g( f0 Y6 P) z3 s, o8 q
M; ]5 j" q! a) Q* ^* u) q% T! Q; n; L$ e5 n6 T. [* U3 K8 v' |
区域跳线，实际上就是控制芯片 SEGA 315-5744 的第5、7、8三个引脚2 x: R6 k0 E. P& N
; v/ S6 X2 f4 u: j" H% ?2 a的高低电平来确定的，每个引脚都有两个跳线与之相连，这两个跳线4 ~7 ^$ K% a/ g* F: p& J
- Z9 [; p, R# P b' A% A* V1 X. J& O1 s实质上就是让该引脚接地（L电平），或者接+5V（H电平），通过改变
' h1 ]# J0 ?+ _) M9 V2 B# |9 I) s; @
, Y7 Q" A; y+ ?# P" }7 \1 j/ M1 l三个引脚的电平组合，就能切换日版、美版、欧版三种区域，就能玩
8 ]- O- Z% R, ]7 S D( z) {2 F: Z# ^
2 ^6 e: W9 r* G: Q* ?# p6 X( Y相应区域的游戏，网上下载的游戏，大多数都能下载到日版镜像，但是
4 V+ |. M& t* d+ a& K* f6 [: d. z( D! n ~
也有不少游戏没有日版镜像，像魂斗罗，这个貌似只有美版？所以想玩6 W- S, i, }& Y
' r$ v$ y$ B* q }0 N
这些游戏还得改区域。% z! U+ M+ i; f1 \' e% g
9 x8 E5 \' ~0 M+ L3 M
( c7 y7 U; }: D* w; h% ^5 S# G: C, b" Q
市面上安装过直/读的非日版土星游戏机，都是改过跳线变成日版区域的( i- N+ h$ S3 G. ?5 `( f: V! n
: ^, g2 N& i* L6 X7 E! m+ q因为复制版的游戏基本上都是日版游戏。2 [- \' U3 d( a. c
+ F9 L$ z; R1 u p' O1 h
1 D. B# a+ }5 m" @( @/ b# w
. R6 F! o+ U0 s9 @7 a! P: A土星机跨区玩游戏有几种方法：$ @8 R: R8 y2 h* \; Q
~0 T" `+ C" Q% m# P/ d6 r5 W, i0 O. i , k) j) ~" W- V! J! U- V% N9 y
6 V1 `4 \/ \/ M6 X0 N. W% c
1、镜像修改法，如果没修改完善的话，玩游戏可能会死机。( }. U i2 V$ P; J9 u0 r7 R, b
P( h; U! ]" A: ?) g: Q1 v2、金手指卡大法，优点免改机，插上就能跨区，
/ ]* C, n1 o' C1 ]; d6 r; f% f
0 | N3 { ^1 }& c2 Z/ P# ?' U 缺点，占用扩展槽，还有那扩展槽脆弱的接触不良问题！
4 ?3 i: O0 a, N$ m$ B; Z8 @/ {, o8 `. q6 T+ q# R$ ?: {
3、传统跳线修改法，需要拆机改造，想全区都能玩的话，还得接开关到
9 D: T/ _ ?1 J* b
$ H) G% R' r0 Z: f" O$ `7 P- w 外壳上，方便切换，此法是现在通用的改造法，可以将开关隐藏到电影卡& u/ E4 F% W5 {. [- o
$ P* m7 T- e# f9 f( o% B: A 卡槽里，或者直接外壳开孔安装。" y) t5 ?: _3 J
0 ^+ G0 N* h0 H& H. S, C. w4、一键跨区芯片，此法在传统改造上优化而来，只需安装一个芯片，将跳线
: X8 W* d. Y3 V$ C
y: E2 R3 I. G9 e& F 接到芯片上，再接一根线到复位按钮上，就能用复位按钮来实现一键跨区！
3 f9 }! Z% H# k+ I4 K8 K
6 w" B& }; `5 o% r% B 此法免破坏外壳，免接开关，推荐想动手的玩家用此方法。% N% B+ ~2 e3 U/ x
& J% A' |6 z/ p) Y7 h: U# X, E
5、BIOS更换法，更换全区BIOS，这是最好的方法，安装好全区BIOS后，任何版本
: o* R/ K. P7 w) ?/ U( y
4 U" _2 G/ z# p9 N" L 的游戏都是直接玩，无需任何操作，如果安装了直/读的话，就是真正的通吃！- ]/ D* K' l- C& e* F
1 K2 D3 e) q/ N1 q6 e 此法可找我改造哦。。。。
, J: f2 N/ B; |
: d+ x- [) M% q / p: U1 a/ f @! n6 D
% L* f2 T4 N1 S; j区域不对提示画面：3 B! y" ~% Y/ v- J% s; h
# w* g; z, j5 C/ S9 E# ?; D
0 o% e# b+ |6 V% \+ T- K/ X2 j . Q& U0 ? \& A/ \
7 P, i" F9 _ K1 C0 t一键跨区改造方法： ~7 @' t$ u" _' C3 R
( B7 u% H5 t V( L) F3 t
- g5 y# d. y2 e0 d$ ~" ^, w# x6 x3 c( R1 r
土星机主板版本繁多，版本不同的话，相应跳线位置也不同，但是跳线序号都是+ {9 o* J1 G0 Y* f6 X# J: o2 i
$ I3 U; D2 A- n- B4 K一样的，也就是说所有土星机得跳线功能都一样，根据主板的不同，可以将跳线. A* O) I9 E. z( S3 Y. q3 y) A; m
$ g( |1 r- B1 H! L+ i* Y* l位置归类为4种：
+ |: G& m& z6 p) U/ I& d$ }! e7 F1 a3 k0 G* b/ D4 ]/ H
# C9 q- S. x3 @3 w$ N; o; m
/ x* e- M) M' ~7 ?" K1 T# f2 p

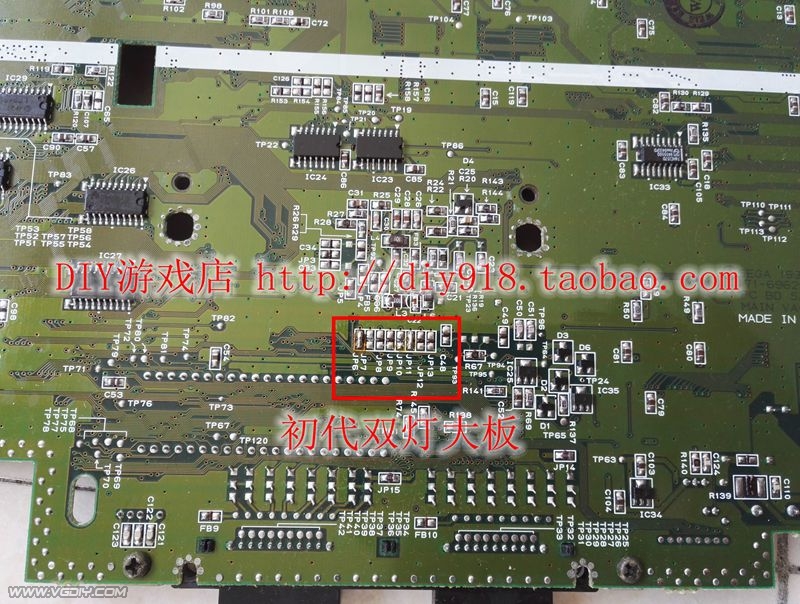

初期双灯机主板，跳线在背面一排。
" A, O0 o0 F/ y0 q

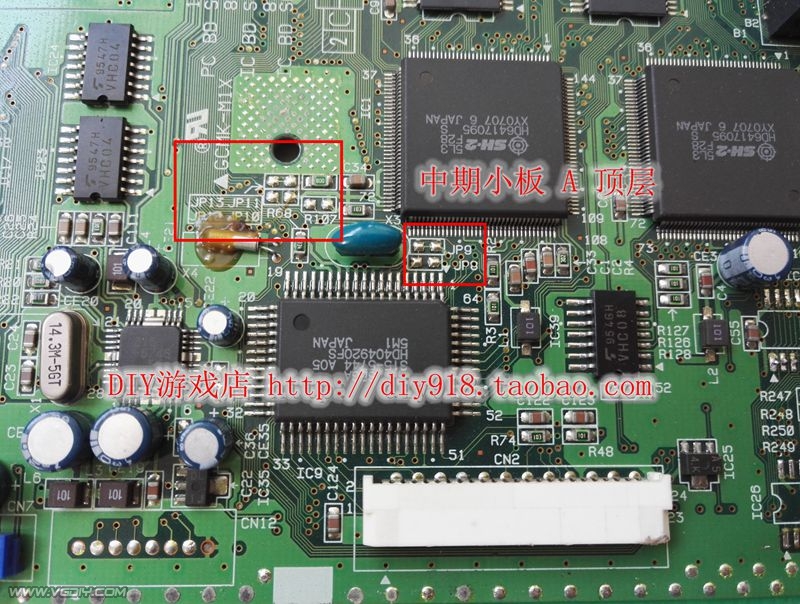

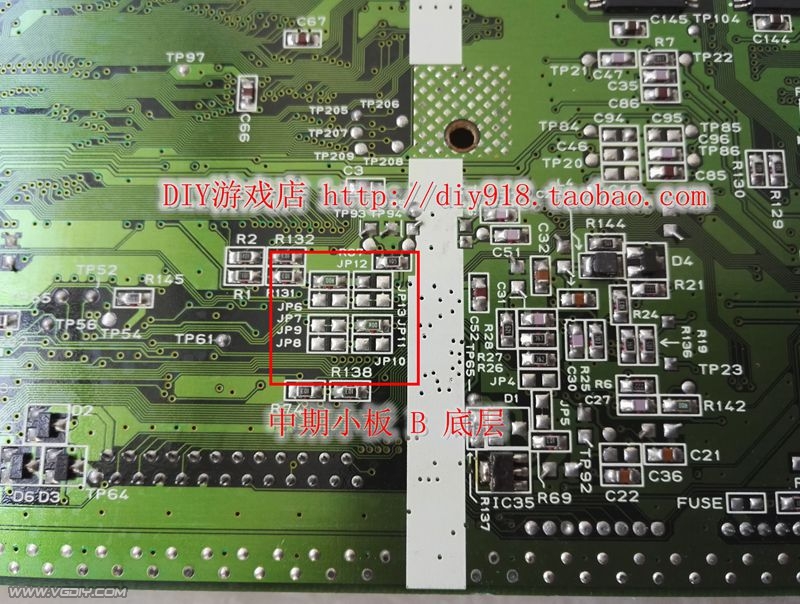

4 w/ c" g. D: v X中期大小板主板SD，跳线正面和背面都有。( y6 j! s& {* ]& l0 ?" f$ F7 l
, M: H+ w9 X0 S) ^# c5 L1 L0 p9 L
, L T4 V; |; C9 l& n0 C中期大小板主板SG，跳线都在背面。. W4 T& _' R& L1 |$ z# Y5 U! A
# k7 x$ S4 b/ B后期单板主板VA6-VA15，跳线都在背面。
1 Q: Q6 |5 d4 |5 k3 l- i! U4 O) L/ z
# J# A$ A- r% W1 P2 D" B
9 b' Q- S6 E, y$ F" ^9 b一键跨区芯片图：
# W- ]9 ]8 L. a9 |2 O; j- c4 i
g3 d/ Y' R, Q1 H& {8 x! s* H6 D0 t- [5 W) O' N
一键跨区电路图：4 z8 N6 a. N/ u; U! v6 }
 9 o* j, e6 E. ?
8 h8 v7 P* h0 u: |: z3 F
一键跨区跳线图：! e m y! ?0 J0 S- b; [
 ( ?' v4 o! K% a3 m) Y7 i/ p. U
; z+ `2 X9 r' A1 X" b& I
安装过程：2 i8 {: ?$ W/ y$ ~; p7 F/ \7 C
' B/ f" K9 q: P. A; [, ]' d4 M1、先把J6、J7、J10、J11、J12、J13全部断开，用万能表再检查下芯片5744的
1 p# W5 q2 H5 c& W: e T& C, x% ~9 F0 T& i
5、7、8三个脚是否还与地线和电源+5V相同，确保已经完全断开，然后确定跳线上与 A1 O" C# W. M" G( i
$ J/ h1 s& N+ E. o9 d0 i5 @这三个脚相连的点，一键跨区芯片的对应脚接入。7 ?6 j# U. R' h' b
( s3 I* L% q, T5 M5 Y
0 N: V7 k; t; c j! o5 l: I; [7 U) h' y9 x; m( F5 D [

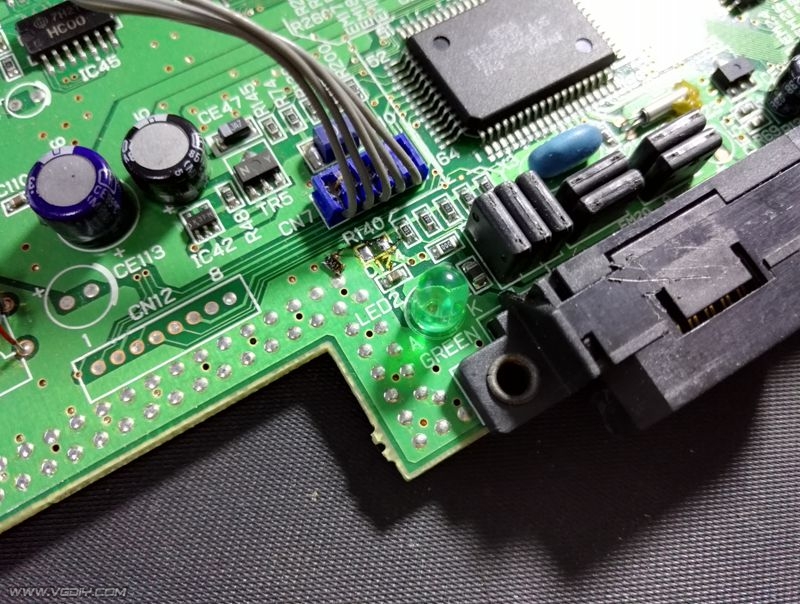

2、去掉电源指示灯的限流电阻R140,将一键跨区芯片的LED脚接到电源指示灯的+极。
$ L" D R1 ~+ o7 Z
, }, w5 z7 ~# c' J* O, z$ d1 ] 1 k' i0 C0 N2 r4 Z: y' j- x7 E. T
8 q2 S) U' f k- _; K7 @
3、把一键跨区芯片的RESET脚接到游戏机复位按钮上。（别接到GND脚了哦）
$ h% V* _& n3 A3 w8 g
* Z6 B+ o( l7 G1 X d4 R 2 [7 m+ [; K4 X# ?) Z# y A: u9 `
! M9 n" G; a6 u/ y' n' ^安装的相关图片，仅供参考！; b1 i# v' U' M1 @1 d; ?0 a
( F2 Q) o Y! b2 I+ F$ E
 * F$ S: E% Y: }6 t/ X
! N! S7 d: v* s" B 3 D) \. `* H- |: {& F
 - |" r7 {# s- \& z
2 g& J, m v! I2 F8 R {* O4 V
/ W! k& q% ?- D* w- U4 ~
制式切换引脚 N/P说明：+ a9 K" [$ K3 P; i# m \. C. i
4 J5 x. @1 x5 `! R6 [4 v/ d土星机得制式是由J1和J2来设置的，J1为接H，J2为接L，日版机和美版机都是
* u1 ^8 D( d, M- x0 ^" ]5 P/ ?) k3 N- C2 Y, O4 w
接J1，输出为NTSC制式，欧版机为接J2，输出为PAL制式，跳线器的N/P输出
4 _/ B0 F* B. W0 s' [. j( l! A5 y* r: ^/ h8 s+ q
也会随着你的切换而改变输出，当你切换到欧版区域时，N/P输出为L，你可以. W9 H+ T$ E& k" A- w. W
* j- C+ j5 e* C- v利用该信号来自己改造土星机的制式。
! Q& {* g4 X# X; q3 S6 B' K& L+ E3 `$ R% {, }# w7 }
这里要说下，日版和美版机如果将跳线J2短接，断开J1，制式会改成PAL输出* _& m& r$ \% K* E. \
2 Y9 D) L$ ^8 X, y
但是由于彩色副载波还是3.579545，所以不会有颜色，同理欧版机改成NTSC8 J9 T+ _" O& _; O
6 @1 p! m( _) l/ M
也不会有颜色，原因就是，提供给视频编码器的彩色副载波是由BIOS程序来确定6 q% }+ i8 Y2 W; n" u3 a/ N7 P7 U
) i. n$ E/ f8 K的，对于日版美版机，就无需改成PAL制式跳线了，但是对于欧版机，应该是需要/ V* @" x- k, u5 M
% y( _7 F8 l# E* a: u% h' Q4 g
改成NTSC跳线的，改成NTSC后，只需要把编码器的彩色副载波，用一个3.5795451 z: A8 ?; C c* g. w
6 `) n U4 M7 i6 X
的有源晶振来提供即可。
, l! L1 R7 J2 v( x. e4 m
' e, Q( M: z6 q4 s & `3 c: r/ V( K! u
一键切换使用方法：
# C6 [" m. {1 E! H) g0 x, @/ y6 [, N* B9 u. ~9 Y8 N% p
正常开机1秒后，LED灯会闪烁一次（运行OK），代表进入日版模式。
8 C6 y! h: m) l3 ~
% r' k- z% R6 B切换美版：按住复位键开机，持续1秒后，LED灯会快速闪烁，此时放开即为美版。
& V5 I( Y- p: ?+ f- H. B3 N5 e1 U y1 E1 L
切换欧版：在日版模式下，按住复位键不放，持续2秒后LED灯会快速闪烁，放开即可。
/ C8 ~* ?/ h& c: _( p1 i+ ~/ D. ^' l7 r$ W! J% u
) `- z G4 v. L; O
( F( E& ^' p" H; F视频演示地址：) Y) p5 \. p# w% Q1 G+ x
* ~( H. }+ P Y6 E
http://www.tudou.com/programs/view/BQEv2JgwVoY/
* w' y: `" Z6 J& \+ L' L
7 Y0 C8 o, |, E ~: H( L+ hGAME OVER
